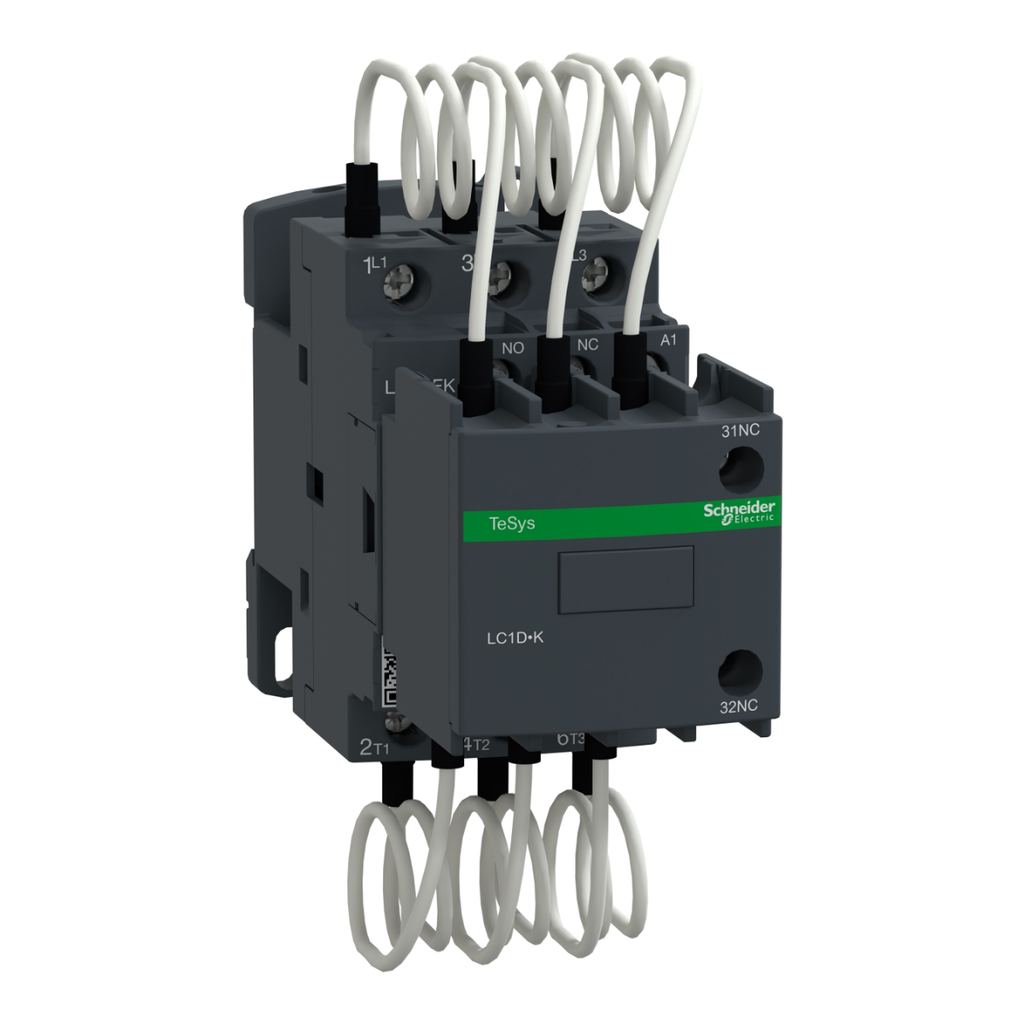

Contactor para condensador Schneider 1NA+2NC TeSys D 16kVAR 220 VCA 50/60Hz
El contactor de la nueva generación de la serie TeSys Deca ofrece una solución confiable y robusta para acelerar el tiempo de llegada al mercado de las máquinas. Este producto tiene 3 (NO) polos y está destinado para aplicaciones de control de motores hasta 16.7 Kvar/400V AC-3/3e. Dispone de bobina 220V AC 50/60Hz contactos auxiliares instantáneos 1NO+2NC, con polos de cierre temprano montados en el frente y resistencias de amortiguamiento precableadas para limitación de corriente terminales de abrazadera de tornillo. Este contactor garantiza sencillez y facilidad de instalación, es muy resistente y compacto (45mm de ancho). Tiene un rango de operación de 240 ciclos/hora en ambientes de hasta 60°C, proporcionando alta confiabilidad y durabilidad. Además, tiene protección IP20 y montaje en riel DIN o fijación por tornillos. Este producto tiene certificación multiestándar (IEC, UL, CSA, CCC, EAC, Marine). Los contactores Tesys Deca cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2.
| Gama | TeSys TeSys Deca |
|---|---|
| Nombre del Producto | TeSys LC1D.K TeSys Deca |
| Tipo de Producto o Componente | Contactor de servicio de condensador |
| Nombre Corto del Dispositivo | LC1DGK |
| Aplicación del Dispositivo | Controlar |
| aplicación de contactor | Corrección factor potencia |
| Categoría de empleo | AC-6B |
| Número de Polos | 3P |
| composición de los contactos de los polos de potencia | 3 NO |
| tensión asignada de empleo | Circuito de alimentación: 690 V CA 50/60 Hz |
| potencia reactiva | 9,5 kvar a 230 V CA 50 Hz a <60 °C 16,7 kvar a 400 V CA 50 Hz a <60 °C 18 kvar a 440 V CA 50 Hz a <60 °C 28,5 kvar a 690 V CA 50 Hz a <60 °C |
| tipo de circuito de control | CA a 50/60 Hz |
| tensión de circuito de control | 220 V CA 50/60 Hz |
| contactos auxiliares disponibles en cada contactor | 1 NA + 2 NC instantáneo |
| endurancia eléctrica | 300000 Ciclos a Ue 400 V 200000 Ciclos a Ue 690 V |
| soporte de montaje | Carril DIN Placa |
| Estándares | EN/IEC 60947-1 EN/IEC 60947-4-1 IEC 60335-1 |
| Certificaciones de Producto | Esquema IECEE CB UKCA |
| conexiones - terminales | Circuito de control: conexión tornillo de estribo 1 1…4 mm² - rigidez de cable: sólido Circuito de control: conexión tornillo de estribo 2 1…4 mm² - rigidez de cable: sólido Circuito de control: conexión tornillo de estribo 1 1…4 mm² - rigidez de cable: flexible sin extremo de cable Circuito de control: conexión tornillo de estribo 2 1…4 mm² - rigidez de cable: flexible sin extremo de cable Circuito de control: conexión tornillo de estribo 1 1…4 mm² - rigidez de cable: flexible con extr. cable Circuito de control: conexión tornillo de estribo 2 1…2,5 mm² - rigidez de cable: flexible con extr. cable Circuito de alimentación: conexión tornillo de estribo 1 2,5…16 mm² - rigidez de cable: sólido Circuito de alimentación: conexión tornillo de estribo 2 2,5…6 mm² - rigidez de cable: sólido Circuito de alimentación: conexión tornillo de estribo 1 1,5…10 mm² - rigidez de cable: flexible sin extremo de cable Circuito de alimentación: conexión tornillo de estribo 2 1,5…6 mm² - rigidez de cable: flexible sin extremo de cable Circuito de alimentación: conexión tornillo de estribo 1 1…10 mm² - rigidez de cable: flexible con extr. cable Circuito de alimentación: conexión tornillo de estribo 2 1…4 mm² - rigidez de cable: flexible con extr. cable |
| par de apriete | Circuito de control: 1,7 N.m - on conexión tornillo de estribo Circuito de alimentación: 2,5 N.m - on conexión tornillo de estribo |
| índice de funcionamiento máximo | 240 cyc/h |
