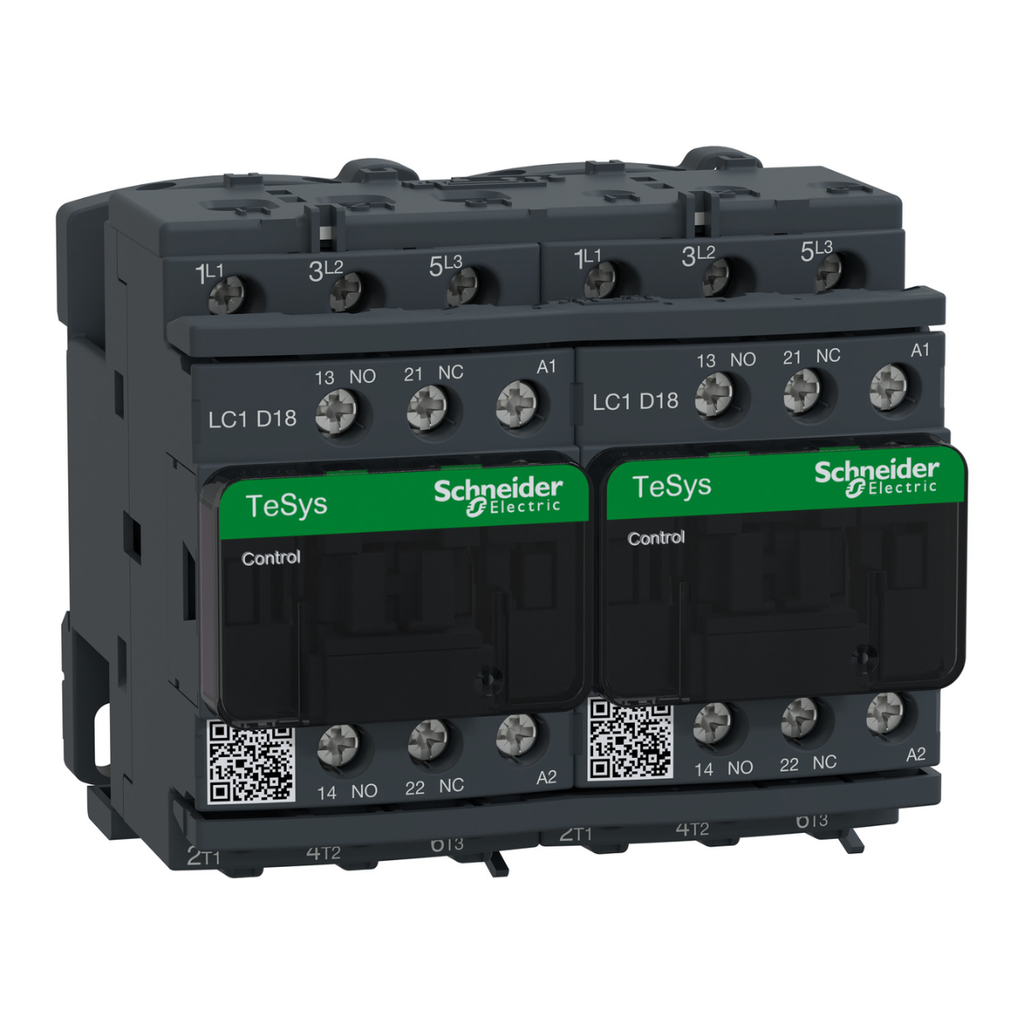

Contactor inversor Schneider TeSys Deca 3 polos 18A 24VCA
Contactor inversor TeSys Deca, 3 polos (3NO), para aplicaciones de control de motores de hasta 18A/690V AC-3 (7.5kW@400V). Proporciona bobinas de CA de 24 V a 50/60 Hz, contactos auxiliares incorporados 2NO+2NC (con certificación de espejo NC), conexión mediante terminales de abrazadera de tornillo. Para velocidades de funcionamiento hasta 3600 ciclos/hora y entornos hasta 60°C, proporciona alta confiabilidad y durabilidad. Compacto (90mm de ancho), montaje en riel DIN o fijación con tornillos. Con conexiones de alimentación inversa precableadas, interbloqueo mecánico (sin interbloqueo eléctrico). Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC, Marine), compatible con Green Premium (RoHS/REACh).
| Gama | TeSys TeSys Deca |
|---|---|
| Nombre del Producto | TeSys Deca TeSys Deca |
| Tipo de Producto o Componente | Contactor de inversión |
| Nombre Corto del Dispositivo | LC2D |
| aplicación de contactor | Carga resistiva Control del motor |
| Categoría de empleo | AC-3 AC-1 AC-3e |
| presentación del dispositivo | Pre-montado con barra invertida |
| Número de Polos | 3P |
| power pole contact composition | 3 NO |
| tensión asignada de empleo | Circuito de alimentación: <= 690 V CA 25...400 Hz Circuito de alimentación: <= 300 V CC |
| Intensidad asignada de empleo (Ie) | 18 A 60 °C) a <= 440 V CA AC-3 para circuito de alimentación 32 A 60 °C) a <= 440 V CA AC-1 para circuito de alimentación 18 A 60 °C) a <= 440 V CA AC-3e para circuito de alimentación |
| potencia del motor en kW | 4 kW a 220…230 V CA 50...60 Hz 7,5 kW a 380...400 V CA 50...60 Hz 9 kW a 415 V CA 50...60 Hz 9 kW a 440 V CA 50...60 Hz 10 kW a 500 V CA 50...60 Hz 10 kW a 660...690 V CA 50...60 Hz |
| motor power HP (UL / CSA) | 1 hp a 115 V CA 60 Hz para 1 fase motors 3 hp a 230/240 V CA 60 Hz para 1 fase motors 5 hp a 200/208 V CA 60 Hz para 3 fases motors 5 hp a 230/240 V CA 60 Hz para 3 fases motors 10 hp a 460/480 V CA 60 Hz para 3 fases motors 15 hp a 575/600 V CA 60 Hz para 3 fases motors |
| tipo de circuito de control | CA a 50/60 Hz |
| tensión de circuito de control | 24 V CA 50/60 Hz |
| composición contacto auxiliar | 1 NA + 1 NC |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV conforme a IEC 60947 |
| Categoría de sobretensión | III |
| [Ith] Intensidad térmica convencional | 10 A a <60 °C para circuito de señalización 32 A a <60 °C para circuito de alimentación |
| capacidad de conexión nominal | 140 A CA para circuito de señalización conforme a IEC 60947-5-1 250 A CC para circuito de señalización conforme a IEC 60947-5-1 300 A a 440 V para circuito de alimentación conforme a IEC 60947 |
| capacidad corte nominal | 300 A a 440 V para circuito de alimentación conforme a IEC 60947 |
| [Icw] Intensidad de corta curación admisible | 40 A a <40 °C - 10 min para circuito de alimentación 84 A a <40 °C - 1 min para circuito de alimentación 145 A a <40 °C - 10 s para circuito de alimentación 240 A a <40 °C - 1 s para circuito de alimentación 100 A - 1 s para circuito de señalización 120 A - 500 ms para circuito de señalización 140 A - 100 ms para circuito de señalización |
| capacidad de fusible asociado | 10 A gG para circuito de señalización conforme a IEC 60947-5-1 50 A gG a <= 690 V coordinación tipo 1 para circuito de alimentación 35 A gG a <= 690 V coordinación tipo 2 para circuito de alimentación |
| impedancia media | 2,5 MOhm - Ith 32 A 50 Hz para circuito de alimentación |
| tensión asignada de aislamiento | Circuito de alimentación: 690 V conforme a IEC 60947-4-1 Circuito de alimentación: 600 V CSA certificado Circuito de alimentación: 600 V UL certificado Circuito de señalización: 690 V conforme a IEC 60947-1 Circuito de señalización: 600 V CSA certificado Circuito de señalización: 600 V UL certificado |
| endurancia eléctrica | 1,65 Mcycles 18 A AC-3 a Ue <= 440 V 1 Mcycles 32 A AC-1 a Ue <= 440 V 1,65 Mcycles 18 A AC-3e a Ue <= 440 V |
| potencia disipada por polo | 0,8 W AC-3 2,5 W AC-1 0,8 W AC-3e |
| Front cover | Con |
| tipo de interbloq. | Mecánico |
| soporte de montaje | Placa Perfil |
| normas | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| Certificaciones de Producto | DNV CSA CCC UL GL LROS (Lloyds registro de envío) BV RINA GOST UKCA |
| conexiones - terminales | Circuito de control: conexión tornillo de estribo 1 cable(s) 1…4 mm²flexible sin extremidad de cable Circuito de control: conexión tornillo de estribo 2 cable(s) 1…4 mm²flexible sin extremidad de cable Circuito de control: conexión tornillo de estribo 1 cable(s) 1…4 mm²flexible con Circuito de control: conexión tornillo de estribo 2 cable(s) 1…2,5 mm²flexible con Circuito de control: conexión tornillo de estribo 1 cable(s) 1…4 mm²sólido Circuito de control: conexión tornillo de estribo 2 cable(s) 1…4 mm²sólido Circuito de alimentación: conexión tornillo de estribo 1 cable(s) 1,5…6 mm²flexible sin extremidad de cable Circuito de alimentación: conexión tornillo de estribo 2 cable(s) 1,5…6 mm²flexible sin extremidad de cable Circuito de alimentación: conexión tornillo de estribo 1 cable(s) 1…6 mm²flexible con Circuito de alimentación: conexión tornillo de estribo 2 cable(s) 1…4 mm²flexible con Circuito de alimentación: conexión tornillo de estribo 1 cable(s) 1,5…6 mm²sólido Circuito de alimentación: conexión tornillo de estribo 2 cable(s) 1,5…6 mm²sólido |
| par de apriete | Circuito de alimentación: 1,7 N.m - on conexión tornillo de estribo - con tornillodriver plano Ø 6 Circuito de alimentación: 1,7 N.m - on conexión tornillo de estribo - con tornillodriver Philips nº 2 Circuito de control: 1,7 N.m - on conexión tornillo de estribo - con tornillodriver plano Ø 6 Circuito de control: 1,7 N.m - on conexión tornillo de estribo - con tornillodriver Philips nº 2 Circuito de control: 1,7 N.m - on conexión tornillo de estribo - con tornillodriver pozidriv No 2 Circuito de alimentación: 2,5 N.m - on conexión tornillo de estribo - con tornillodriver pozidriv No 2 |
| horas de funcionamiento | 12...22 ms cierre 4...19 ms apertura |
| nivel de fiabilidad de seguridad | B10d = 1369863 Ciclos contactor con carga nominal conforme a EN/ISO 13849-1 B10d = 20000000 Ciclos contactor con carga mecánica conforme a EN/ISO 13849-1 |
| endurancia mecánica | 15 Mcycles |
| índice de funcionamiento máximo | 3600 cyc/h a <60 °C |
