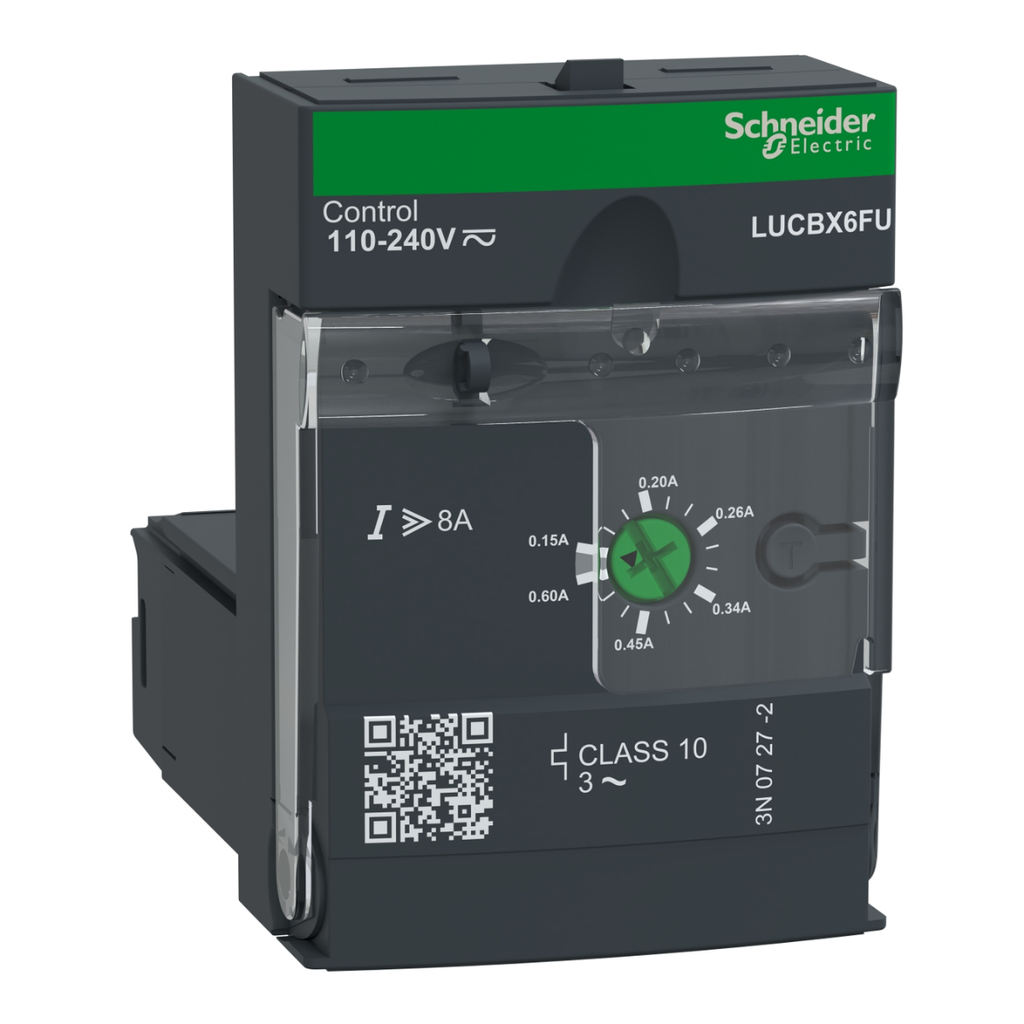

Unidad de control y diagnostico TeSys U C10 Schneider 3P 0.15-0.6A 110 240Vcc/Ca
Unidad de control y diagnóstico TeSys U a insertar en bases de alimentación avanzadas LUB120, LUB320, LUB380 para formar un controlador de arranque TeSys U, para aplicaciones de motor de 1 fase hasta 0.09kW@400V. Brinda protección completa a los motores con corriente nominal Ir 1.25-0.6A (Ir ajustable), disparo por sobrecarga clase 10, cortocircuito a 13 x Irmax, sobrecorriente a 14.2 x Ir, pérdida de fase, fallo de aislamiento (protección del equipo solamente). Para el diagnóstico, proporciona una alarma de sobrecarga térmica que se debe administrar con un módulo de función adicional (para pedir por separado) y un botón pulsador de prueba para la simulación de sobrecarga. Para ser utilizado con una tensión de 110-240V CA / 110-220V CC para el control del arrancador (a través de los terminales de control A1/A2 ubicados en la base de alimentación). Certificado cuando se utiliza en conjunto con una base de energía LUB (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).
| Gama | TeSys |
|---|---|
| Gama de producto | TeSys Ultra |
| Nombre del Producto | TeSys Ultra |
| Nombre Corto del Dispositivo | LUCB |
| Tipo de Producto o Componente | Unidad de control avanzada |
| Aplicación del Dispositivo | Control motor Protección del motor |
| Aplicación específica de producto | Protección básica y funciones avanzadas, comunicación |
| main function available | Restablecimiento manual Protección frente a error de fase y a desequilibrio de fase Protección frente a sobrecarga y cortocircuito Protección de fallo de tierra |
| compatibilidad del producto | Módulo de distribución de energía LUB12 Módulo de distribución de energía LUB32 Módulo de distribución de energía LUB38 Módulo de distribución de energía LUB120 Módulo de distribución de energía LUB320 Módulo de distribución de energía LUB380 Microchip RFID Fujitsu (MB89R118 - MB89R119) LU2B12FU Microchip RFID Fujitsu (MB89R118 - MB89R119) LU2B32FU Microchip RFID Fujitsu (MB89R118 - MB89R119) LU2B38FU |
| [Ue] tensión asignada de empleo | 690 V CA |
| Frecuencia asignada de empleo | 40...60 Hz |
| tipo de carga | Motor trifásico - refrigeración: autorrefrigerado |
| Categoría de empleo | AC-44 AC-43 AC-41 |
| potencia del motor en kW | 0,09 kW a 400...440 V CA 50/60 Hz |
| rated motor current adjustment range | 0,15…0,6 A |
| overload tripping class | Clase 10 - frecuencia límite: 40…60 Hz - temperatura compensaion: -25…70 °C conforme a IEC 60947-6-2 Clase 10 - frecuencia límite: 40…60 Hz - temperatura compensaion: -25…70 °C conforme a UL 508 |
| umbral de disparo | 14,2 x Ir +/- 20 % |
| sensibilidad a fallo de fase | Sí |
| [Uc] control circuit voltage | 110...240 V CA 110...220 V CC |
