Pulsador doble verde rasante/rojo saliente Schneider luminoso plastico 1NA+1NC led 230VAC

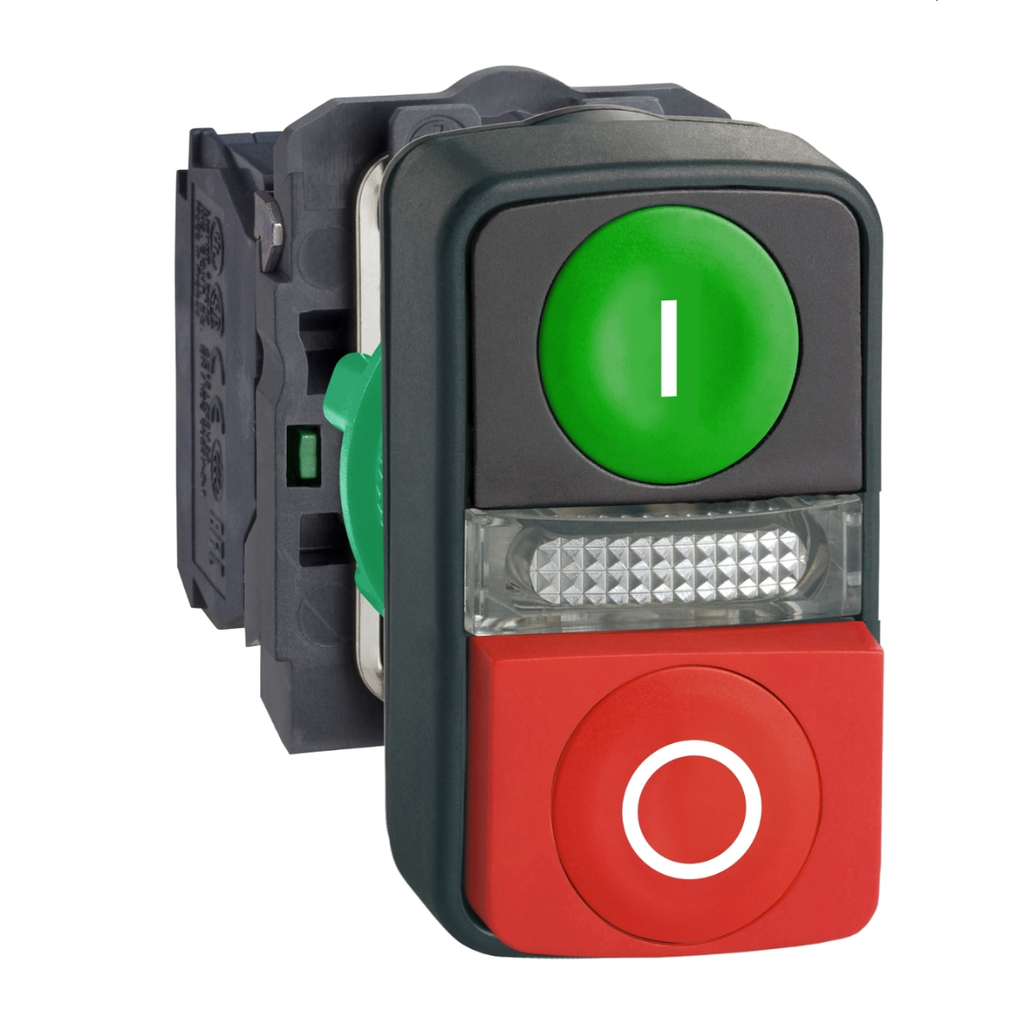

Este pulsador modular de dos cabezas Harmony XB5 tiene 1 luz piloto verde, 1 botón rojo y 1 luz piloto blanco central, funciona con un mecanismo de retorno de resorte/impulso y utiliza terminales de abrazadera de tornillo. Está marcado con los símbolos "I" y "O". Este botón de dos cabezales proporciona una interfaz completa de dos botones a sus máquinas con un solo interruptor de panel. Se monta fácilmente en interruptores estándar de 22 mm de diámetro y se conecta con conexiones simples con abrazaderas de tornillo. Su esquema se distingue claramente gracias a la nitidez de los colores y las nomenclaturas, minimizando los errores durante el cableado inicial y las operaciones de mantenimiento posteriores. Es resistente al impacto, al polvo, al agua y a las vibraciones gracias a sus sistemas IP66/IP67/IP69/IP69K e IP69K, lo que lo hace ideal para su operación en entornos difíciles. Su bisel plástico lo hace ideal para aplicaciones que requieren buena resistencia a agentes químicos y/o doble aislamiento eléctrico.
| Gama de producto | Harmony XB5 |
|---|---|
| Tipo de Producto o Componente | Pulsador bicéfalo luminoso |
| Nombre Corto del Dispositivo | XB5 |
| material del bisel | Plástico gris oscuro |
| material anillo fijación | Plástico |
| tipo de cabezal | Estándar |
| diámetro de montaje | 22 mm |
| forma del cabezal de unidad de | Rectangular |
| tipo de operario | Retorno de resorte |
| perfil de operador | Verde Empotrado, I (Cerrado) (Blanco) Rojo Saliente, O (Abierto) (Blanco) |
| Tipo y composición de contactos | 1 NA + 1 NC |
| funcionamiento de contacto | Ruptura lenta |
| conexiones - terminales | Conexión tornillo de estribo, <= 2 x 1.5 mm² con extr. cable conforme a IEC 60947-1 Conexión tornillo de estribo, >= 1 x 0.22 mm² sin extremo de cable conforme a IEC 60947-1 Terminal de resorte, <= 2 x 1.5 mm² con extr. cable conforme a IEC 60947-1 Terminal de resorte, >= 1 x 0.22 mm² sin extremo de cable conforme a IEC 60947-1 |
| fuente de luz | LED protegido |
| base de bombilla | LED integral |
| [Us] tensión de alimentación nominal | 230 ... 240 V CA 50/60 Hz |
